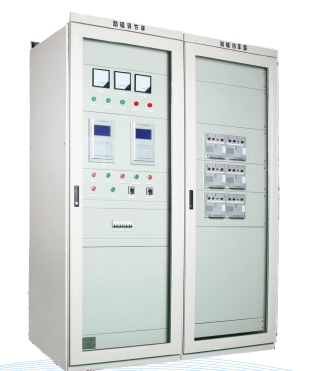

PWL系列微机励磁屏

适用范围

适用于300MW以下各种同步发电机的励磁调节与控制，可充分满足电厂的各种运行工况，实现“无人值班（少人值守)”。

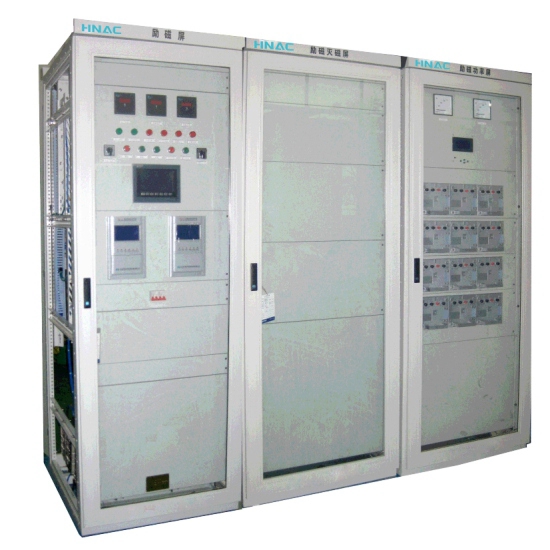

大功率微机励磁系统

产品特点

Ø采用标准嵌入式结构

Ø三相全控桥结构

Ø自适应调节方式

Ø大功率可设计为双桥或多桥结构

Ø多桥均流系数可达0.95以上

Ø直观的显示模式（可设计触摸屏）

Ø脉冲驱动能力强

Ø完善的自检功能

Ø自复归功能

Ø完善的试验功能

Ø完善的限制保护功能

Ø优良的控制特性

Ø可靠的双电源供电

Ø采用RS-485和以太网方式通讯

Ø数字式输入与输出

16、采用双励磁调节器控制调节，可以组成双以太网网络

主要技术参数

Ø模拟量输入通道 ：13路

Ø模拟量输入参数分辨率 ：2^16

Ø数字量输入 ：16路

Ø数字量输出 ：32路

Ø自动/手动调节范围 ：（10～130）％额定值

Ø起励：超调量小于10％额定值，起励时间小于2.5秒，振荡次数小于3次

Ø调差率 ：软件无功调差 ±15％

Ø调压精度 ：不大于±0.5%

Ø晶闸管移相范围 ：5～165°

Ø晶闸管控制角分辨率 ：1/4096

Ø励磁系统能满足机组手动和自动准同期并网发电

Ø保证能在110％励磁电流情况下长期工作

Ø机组运行频率变化1％，额定机端电压变化不大于0.25%

Ø机端电压下降为80％额定值时，提供1.8倍以上的强励电流，持续时间不小于20秒

Ø励磁系统电压响应时间:上升时间小于0.08秒，下降时间小于0.15秒

Ø电压反应比不小于2单位/秒

Ø自动励磁调节器的调节精度小于0.2%额定电压

Ø正常起励方式为残压起励，当残压为额定电压的2％时即可起励，当无残压时，由微机检测控制自动它励起励，无需人工干预，自动它励的容量为1kVA，起励无超调、无振荡

Ø发电机突甩额定有功和额定无功负荷后，机端电压超调量不大于额定10％，振荡次数不超过3次，调节时间不大于5秒

Ø励磁PT设有断线检测、自动切换和保护，并发信号

Ø转子过压保护，并发信号

Ø风机停风限制保护，并发信号

Ø功率桥整流故障保护，并发信号

Ø欠励限制功能

Ø强励顶值限制功能和强励反时限功能

Ø具有远方控制和就地控制功能

Ø自动励磁调节器的调节精度优于0.5%额定电压

Ø可以用RS-485或以太网与上位机通讯

Ø可以采用开关量做接口

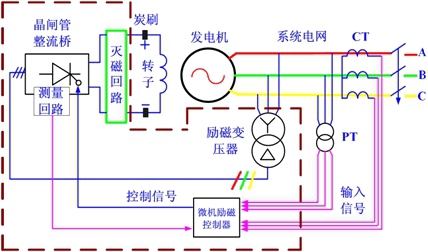

自并励微机励磁系统

主要功能

1、最大励磁电流值（反时限）限制和强励反时限限制；

2、转子过压保护功能；

3、PSS功能；

4、欠励限制+失磁保护功能；

5、软件移相及调差；

6、自动跟踪系统电压或给定电压；

7、 发电机PT断线监测及自动切换保护；

8、 装置停风、可控硅故障和部分切除时的保护功能；

9、 功率桥整流故障保护；

10、在线修改参数和实时参数显示；

11、实时数据录波；

12、装置自诊断和恢复；

13、恒压、恒流、恒无功、恒功率因数等多种调节方式；

14、 软件的自检及容错功能；

15、 适应式变结构、变参数并联PID调节规律；

16、远方控制和就地控制功能；

17、可以用RS-485或以太网与上位机通讯；

18、可以采用开关量做接口。

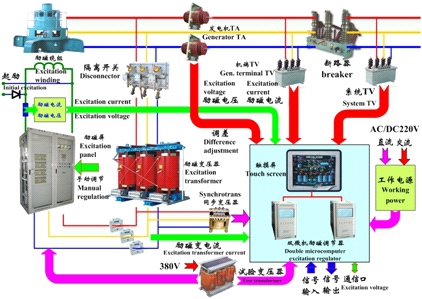

双微机励磁调节器的励磁系统
